本設備用作常壓下汽–液平衡數據的測定。一定配比的醋酸與水裝入平衡釜中，在磁力攪拌下開啟電加熱系統，使料液沸騰，汽液相經平衡釜蛇管充分混和后于平衡溫度測量口噴出，測得汽液平衡溫度，汽相經冷凝器冷凝后存于儲存器中，多余冷凝液回至平衡釜中。物料經此過程循環一定時間后達汽–液平衡。分析平衡汽、液相組成，可獲得有關的熱力學參數。通過實驗可使學生了解締合系統汽–液平衡數據的關聯方法，從實驗測得的T–P–X–Y數據計算組份的活度系數。本設備可用于不同體系的汽液平衡數據的測定，從根本上克服了在汽液平衡數據測定過程中的爆沸現象，適用性大，測得的平衡數據正確可靠。

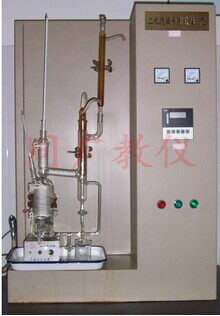

主要部件：儀表柜；雙循環玻璃平衡釜（愛立斯釜）；臺電磁攪拌儀；數顯智能儀表：3個。
技術指標：雙循環玻璃平衡釜加液量：250～300ml，物料加熱功率0～150W；上下保溫電功率：0～30W；最高使用溫度150℃；使用壓力：常壓。實驗體系：醋酸－水二元系；實驗結果：(實驗測定平衡溫度)－(計算平衡溫度)<1.0℃；電壓220V，
