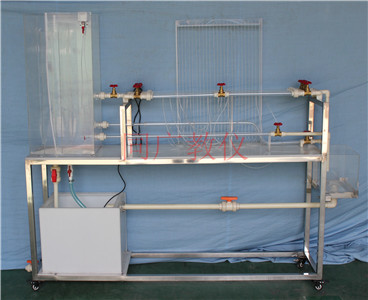

為多用途教學實驗裝置，能有效減少實驗室占地面積。裝置可進行沿程阻力系數及局部阻力（突擴、突縮、彎頭、閥門）系數測定、孔板流量計及文丘里流量計流量系數測定、比托管測量流速和流量實驗、伯努利方程及雷諾實驗、串并聯及分叉管路流動規律實驗、流態演示等十幾種實驗。可供兩組學生同時使用。

★本實驗設備是同濟大學環境科學與工程學院教學實訓中心合作單位提供，供應商需提供相關合作證明。

外形尺寸：2200×600×1900mm

工作電壓：220V     功率：200W

主要用途：可測定雷諾、伯努力、沿程阻力系數和突擴、突縮、

閥門局部阻力系數、可進行孔板、文丘里和皮托管流量系數的實驗。

主要配置：實驗桌、儲水箱；雷諾測試管；伯努利測試管；

沿程阻力系數測試管；突擴、突縮測試管；閥門局部阻力系數測試管；

孔板流量計測試管；、文丘里流量計測試管；和皮托管測試管；

測壓板直接顯示總水頭線和測壓管水頭線。
