一、原理、用途及特點：

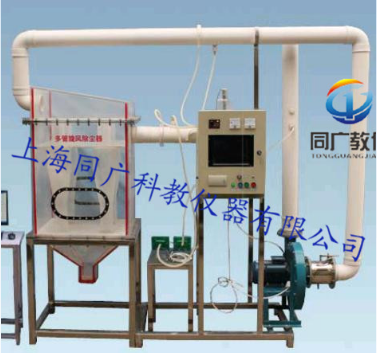

  多管旋風除塵器系利用含塵氣體的流動速度，使氣流在除塵裝置內沿某一定方向作連續旋轉運動，粒子在隨氣流的旋轉中獲得離心力，導致粒子從氣流中分離出來。多管旋風除塵器具有結構簡單、造價低、設備維護修理方便的優點，而且可用于高溫含塵煙氣的凈化，也可用其回收有價值的粉塵。本實驗系統主要用于演示多管旋風除塵過程的原理。

二、主要參數：

1、風量：300~700m³/h；

2、入口氣體含塵濃度：<50g/ m³

3、除塵效率：70%~80%；

4、壓力降：<2000Pa；

5、裝置外形尺寸：長2300mm寬500mm高1900mm、

6、工作電源：AC220V±10%、50Hz，單相三線制，功率1500W；安全保護：具有接地保護、漏電保護、過流保護；
7、電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；

★本實驗設備是同濟大學環境科學與工程學院教學實訓中心合作單位提供，供應商需提供相關合作證明。

三、主要配置：

1、旋風除塵器外形1套、透明有機玻璃材質、壁厚10mm、長600mm寬600mm高800mm、含卸除灰塵裝置；

2、多管旋風除塵器4套、透明有機玻璃材質、壁厚5mm、

3、有機玻璃粉塵自動加料裝置1套：立式加料；
4、氣塵靜態混合器1套：采用箱式靜態混合器；
5、U形壓力計1個、人工監測進出口2組、測壓環2組、透明測壓軟管1批；
6、離心通風機1臺：電源電壓：220V、功率1.1Kw、轉速2900r/min；
7、變頻器1套：控制風機轉矩調節風量大??；
8、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器(德力西品牌）、帶燈自鎖按鈕開關、
9、 ? 110連接管路及控制球閥
10、不銹鋼框架實驗臺（38mm×38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。

四、軟件組成:

  公司提供與本裝置的實物配套使用3D交互式動態仿真軟件1套、(虛擬實訓系統)。

⑴、3D軟件界面并有工具欄項目內容：⑵、3D仿真演示軟件與設備使用內容完全一致；⑶、3D仿真軟件屏幕大小尺寸可以編程；⑷、整套軟件與設備實驗過程流程動畫。⑸、帶視頻講解功能。
