一、原理：

重力沉降室是一種最古老最簡易的除塵裝置。其原理是當含塵氣體進入空室后，利用塵粒自身重力作用使之自然沉降，從而與氣流分離。這種除塵裝置的主要優點是結構簡單，價格低廉，耗能少，適用于凈化那些密度大、粒徑粗的粉塵。對于30~50μm的粉塵，去除效率可達60%~80%，但對于小于5μm的粉塵，凈化效率幾乎等于零。目前僅能作為高效除塵器的預處理裝置。本實驗系統主要用于演示重力沉降過程的原理。

二、主要技術參數及指標：

1、環境溫度：5℃～40℃、

2、最大氣體流量=50-200m³/h

3、粒徑大于30~50μm的粉塵，除塵效率：60%~80%

4、壓力損失約：50~130Pa

5、氣流速度：0.8~6m/s

6、沉降室長×寬×高=900mm×500 mm×550mm

7、裝置總外形尺寸：長×寬×高=2000mm×500 mm×1500mm

    8、電源 220V單相三線制 功率1300W

★本實驗設備是同濟大學環境科學與工程學院教學實訓中心合作單位提供，供應商需提供相關合作證明。

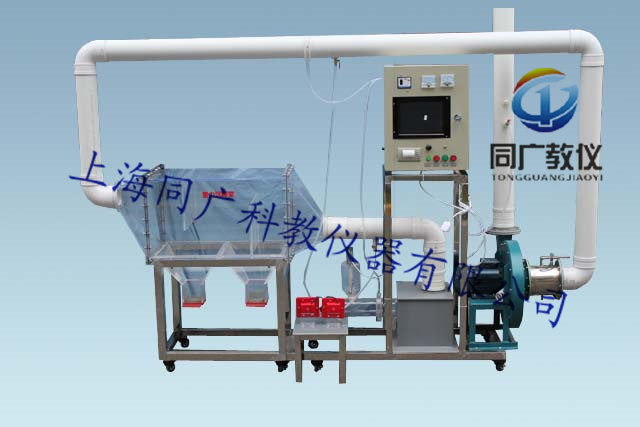

三、主要配置：

1、重力沉降室1套、透明有機玻璃材質、壁厚10mm、含卸除灰塵裝置；

2、有機玻璃粉塵自動加料裝置1套：立式加料；
3、氣塵靜態混合器1套：采用箱式靜態混合器；
4、人工監測進出口2組、測壓環2組、透明測壓軟管1批；
5、離心通風機1臺：電源電壓：220V、功率1.1Kw、轉速2900r/min；
6、變頻器1套：控制風機轉矩調節風量大??；
7、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器(德力西品牌）、帶燈自鎖按鈕開關、
8、 ? 110連接管路及控制球閥
9、不銹鋼框架實驗臺（38mm×38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。

四、軟件組成:

  公司提供與本裝置的實物配套使用3D交互式動態仿真軟件1套、(虛擬實訓系統)。

⑴、3D軟件界面并有工具欄項目內容：⑵、3D仿真演示軟件與設備使用內容完全一致；⑶、3D仿真軟件屏幕大小尺寸可以編程；⑷、整套軟件與設備實驗過程流程動畫。⑸、帶視頻講解功能。
