★本實驗設備是同濟大學環境科學與工程實驗教學中心實訓基地合作單位提供，投標供應商需提供相關合作證明。

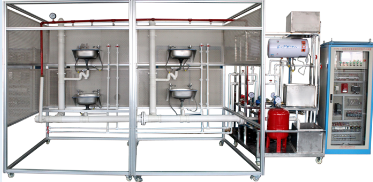

1. 概述：建筑給排水電氣及自動化實訓系統給排水對象模型整體采用鋁型材框架和網孔板進行設計，主要給排水管道設備安裝在鋼架底座上、具備開放式的特點，由生活給水系統、消防給水系統、熱水給水系統、排水系統、污水處理系統和控制系統六個部分組成。

2. 功能特性：

①、不銹鋼水盤，冷、熱兩用水龍頭，模擬兩層建筑、網孔式房間、4個住戶用水終端
②、水池：不銹鋼制作，一路輸入四路輸出，向各系統提供恒定水源，設置有浮球開關和排氣孔，保證水池水位。
③、三相水泵：兩臺，為恒壓供水系統提供動力；
④、單相水泵：三臺，分別為供熱暖系統、氣壓供水系統和水泵水箱聯合供水系統提供動力；⑤、壓力變送器：檢測恒壓供水系統水管內當前壓力值，可檢測0～400KPa壓力；
⑥、膜盒壓力表：檢測恒壓供水系統水管內當前壓力值，可檢測0～400KPa壓力；
⑦、高位水箱：水泵水箱聯供水系統蓄水裝置，水泵水箱聯合供水實訓時向用戶終端提供水源，內設高、低水位開關實現水泵的自動啟停；
⑧、氣壓水罐：氣壓供水系統蓄水裝置，氣壓供水系統實訓時向用戶終端提供壓力水源；
⑨、高低壓力開關：檢測氣壓供水系統管道當前壓力，為水泵啟停提供信號；
⑩、壓力表：檢測氣壓供水系統管道當前壓力，可檢測0-1MPa壓力。

3. 設備組成及特點：

①生活給水系統：主要有給水箱、給水泵、給水管道、壓力變送器、脈沖水表、水龍頭和淋浴頭等組成。管路采用不銹鋼復合管進行設計，可進行不銹鋼復合管的切割、安裝和通水試驗操作，通過控制系統可實現生活給水系統的變頻恒壓供水功能，實現單泵變頻控制或雙泵切換控制等功能；通過脈沖式水表可以完成用水量的計量；
②、消防給水系統：主要有給水箱、噴淋泵、穩壓罐、濕式報警閥、壓力開關、水流指示器、消防給水管道、閉式噴淋頭等組成。管路采用鍍鋅管進行設計，可進行鍍鋅管的切割、套絲、安裝和通水試驗操作，通過控制系統可實現噴淋滅火功能；
③、熱水給水系統：主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等組成。管路采用PPR管進行設計，可進行PPR管的切割、熔接、安裝和通水試驗操作，可對鍋爐進行溫度調節控制操作；
④、排水系統：主要有污水箱、液位傳感器、排水泵、排水管道和水處理單元等組成。排水管路主要采用UPVC管進行設計，可進行UPVC管的切割、粘接、安裝和通水試驗操作，結合控制系統可實現污水箱的水位檢測和排水泵的啟?？刂频裙δ?；

4. 配置清單：

①變頻器模塊：MM420，三相380V輸入 ，0.75kW，帶BOP面板；

②電氣控制實訓屏：電氣及自動化專用實訓屏；

③：CPU224XP14DI/10DO ，2AI/1AO；

④模擬量模塊：EM235 4AI/1AO；

⑤觸摸屏模塊：7寸MCGS7026；

⑥脈沖水表：0.01立方米/脈沖；

⑦壓力變送器：量程0-200KPa；

⑧低壓電氣：小繼電器、交流接觸器、熱過載繼電器；

⑨組態軟件:配套組態軟件及給排水系統組態監控程序，通過計算機對給排水系統進行在線監視與控制進水;

⑩：給排水仿真軟件：本軟件采用三維建模采用基于虛擬現實技術的計算機仿真模擬技術，突出訓練學員的職業技能，突出學員的自我參與，系統地、逼真地再現了樓宇電氣技能訓練項目：可以進行消防給水設備的虛擬接線；虛擬消防噴水的手動操作，虛擬消防噴水的自動操作，根據虛擬火災發出報警信號和告警鈴聲；虛擬給水設備的手動操作，給水設備的自動操作，能根據設定壓力自動切換主水泵、備用水泵，以及虛擬變頻器運行頻率，使輸出水壓保持恒定；虛擬模擬火災消防操作；虛擬模擬故障操作處理及設備維護操作；能進行設備的360度旋轉觀察；樓宇給水設備零部件的手動逐一拆解和安裝以及零部件的自動拆解安裝；實時顯示水流方向；虛擬觸摸屏操作，模擬觸摸屏操作各種電器操作；虛擬管材加工及熱熔機操作。

5. 主要技術參數：

①、工作電源：三相四線制AC380V±10% 50Hz；
②、給排水模型外形尺寸：120cm×120cm×220cm (長×寬×高)；
③、給排水模擬房間外形尺寸：300cm×150cm×190cm(長×寬×高)；

④、給排水主控臺外形尺寸：160 cm×70 cm×170cm(長×寬×高)；
⑤、給排水模型材料：不銹鋼；
⑥、整機功耗：<4.5KVA；
⑦、裝置底部安裝有帶剎車腳輪，方便裝置的移動和固定；
⑧、安全保護措施：具有接地保護、漏電過載保護、誤操作保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。

可承擔實訓項目：給排水及自動化實驗內容包括：給排水系統的認識、排水系統的常用器件和系統組成、配件和器件的安裝、管道試壓與通水試驗、供水系統原理及工作流程、變頻恒壓供水系統操作實踐、氣壓供水系統原理及工作流程、氣壓供水系統操作實踐、水泵水箱聯合供水系統原理及工作流程、水泵水箱聯合供水系統操作實踐、供熱/暖系統工作原理及工作流程、供熱/暖系統操作實踐、電氣設計、安裝與接線、變頻控制程序設計與調試、抄表計費程序設計、噴淋滅火控制程序設計、給排水監控程序設計、組態監控系統設計、了解小區污水中的物質成分、對污水處理裝置的認識了解，并掌握其操作方法、掌握其處理工藝流程、學會相關儀器的使用等。
