一、實驗目的：

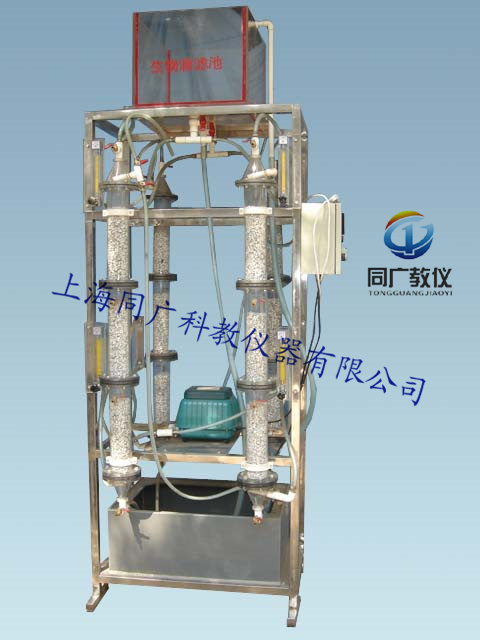

  本實用新型公開了一種生物滴濾池濾后水處理系統，包括濾后水收集導流板、泥水分離池和貯水池，濾后水收集導流板承接于生物滴濾池的生物填料層下方，濾后水收集導流板的第一端向下延伸有過水板，此過水板與生物滴濾池的池底之間留有過水通道，上述泥水分離池和上述貯水池設置于上述濾后水收集導流板下方，上述泥水分離池和貯水池分別對應于上述濾后水收集導流板的第一端和第二端，上述過水通道通向上述泥水分離池，上述貯水池與上述泥水分離池之間設置有溢流機構。與現有技術相比，經過本實用新型處理后的濾后水，不會對回用水系統及填料層造成堵塞，而且濾后水可無限次回用。

二、主要技術指標及參數：

1、環境溫度：5℃～40℃

2、處理水量：20-50L/h、

3、裝置外形尺寸： 1000mm×600mm×2000mm、

4、工作電源：AC220V±10%、50Hz，單相三線制，功率300W，安全保護：具有接地保護、漏電保護、過流保護、

★本實驗設備是同濟大學環境科學與工程學院教學實訓中心合作單位提供，供應商需提供相關合作證明。

三、主要配置：

1、原水箱1只：白色PP板材質、厚度10mm，300×350×500mm、底板上安裝有放空閥，方便將水排凈；

2、清水箱1只：白色PP板材質、厚度10mm，200×350×400mm，底板上安裝有放空閥，方便將水排凈；
3、配原水箱攪拌電機1臺、304不銹鋼攪拌槳1套；（功率15W、轉速120rpm）、（含調速器1只）、4、生物曝氣濾池1套（附?10圓陶瓷環填料）、透明有機玻璃材質、壁厚10mm、?100×1500mm、、帶微孔曝氣裝置

5、防腐蝕提升磁力水泵1臺、流量：16～19（L/min)、揚程：2.7～3.4（m）功率20W；

6、空氣壓縮機1臺（電源 220V 、功率550W、最大氣量：36L/min，氣量容積8L）、

7、流量測量與調節：進水流量計2只、（LZS-15、量程6~60L/h）

8、流量測量與調節：氣體流量計2只、（LZB-10、量程250~2500L/h）

9、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器(德力西品牌）、電壓表、帶鎖按鈕開關、線管等組成，

10、配套UPVC連接管道和閥門（中財品牌）。

11、不銹鋼框架實驗臺（30mm×30mm不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成
