一、實驗?zāi)康模?/strong>

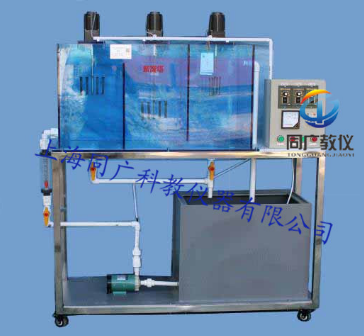

  給水處理中澄清工藝通常包括混凝、沉淀和過濾，處理對象主要是水中懸浮物和膠體雜質。原水加藥后，經混凝使水中懸浮物和膠體形成大顆粒絮凝體，而后通過沉淀池進行重力分離。機械反應斜板沉淀池就是混凝、絮凝沉淀兩種功能的凈水構筑物。本模型就是展示絮凝反應池和斜板沉淀池內部構造的實驗裝置。希望達到以下目的：

 1、通過對有機玻璃裝置直接地觀察，加深對組成的各個部分的了解；

 2、掌握機械反應池和斜板沉淀池水流方向和操作使用方法，觀察絮體生成和沉淀的狀況。

二、主要技術指標及參數：

1、環境溫度：5～40℃

2、絮凝水量：0.54L/h、

3、絮凝時間：10min、

4、機械攪拌轉速：40轉/min（可調）、

5、裝置外形尺寸：800mm×400mm×1300mm、

6、工作電源：AC220V±10%、50Hz，單相三線制，功率500W，安全保護：具有接地保護、漏電保護、過流保護、

★本實驗設備是同濟大學環境科學與工程學院教學實訓中心合作單位提供，供應商需提供相關合作證明。

三、主要配置：

1、原水箱1只：白色PP板材質、厚度10mm，300×400×400mm、底板上安裝有放空閥，方便將水排凈；

2、清水箱1只：白色PP板材質、厚度10mm，200×400×400mm，底板上安裝有放空閥，方便將水排凈；
3、配原水箱攪拌電機1臺、304不銹鋼攪拌槳1套；（功率15W、轉速120rpm）、（含調速器1只）

4、絮凝池1套、透明有機玻璃材質、壁厚10mm，500×300×450mm； 帶攪拌槳裝置

5、攪拌電機3套、304不銹鋼攪拌槳3套；（功率25W、轉速120rpm）、含調壓器3只、

6、防腐蝕提升磁力水泵1臺、流量：16～19（L/min)、揚程：2.7～3.4（m）功率20W；

7、流量測量與調節：進水轉子流量計1只：量程60~600L/h；

8、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器(德力西品牌）、電壓表、帶鎖按鈕開關、線管等組成，

9、配套UPVC連接管道和閥門（中財品牌）。

10、不銹鋼框架實驗臺（30mm×30mm不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
