一、原理、用途及特點：

文丘里洗滌器是一種高效高能耗濕式除塵器，含塵氣體以高速通過喉管，水在喉管處注入并被高速氣流霧化，塵粒與液（水）滴之間相互碰撞使塵粒沉降。這種除塵器結構簡單，對0.5～5um的塵粒除塵效率可達99%以上，但壓降，能耗較大。該洗滌器常用于高溫?zé)煔饨禍睾统龎m，經改進的文丘里除塵器的形式很多，應用也很廣泛。文丘里洗滌器主要由文丘里管（簡稱文氏管）和脫水器兩部分組成。文氏管有進氣管、收縮管、噴嘴、喉管、擴散管、連接管組成。脫水器也叫除霧器，上端有排氣管，用于排出凈化后的氣體；下端有排塵管道接沉淀池，用于排出泥漿。

二、主要技術參數及指標：

1、環境溫度：5℃～40℃、

2、系統風量50~300m³/h

3、除塵效率：90~99%，

4、壓力降：<3000Pa

5、裝置外形尺寸：長2300mm寬500mm高2300mm、

6、工作電源：AC220V±10%、50Hz，單相三線制，功率1500W；安全保護：具有接地保護、漏電保護、過流保護；
7、電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；、

★本實驗設備是同濟大學環境科學與工程學院教學實訓中心合作單位提供，供應商需提供相關合作證明。

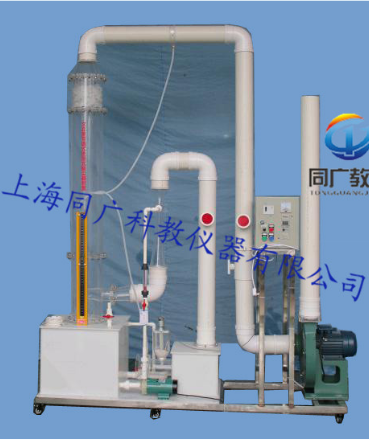

三、主要配置：

1、文丘里可調除塵器1套、透明有機玻璃材質、壁厚8mm、含卸除灰塵裝置；

2、通過喉管噴嘴可調裝置1套

3、貯液箱1只、白色PP板材質、厚度10mm，500×500×500mm、底板上安裝有放空閥，方便將水排凈；

4、流量測量與調節：進水流量計1只：量程100~1000L/h；

5、防腐蝕提升磁力水泵1臺、流量：27～32（L/min)、揚程：3.1～4.3（m）功率30W；

6、有機玻璃粉塵自動加料裝置1套：立式加料；
7、氣塵靜態混合器1套：采用箱式靜態混合器；
8、人工監測進出口2組、測壓環2組、透明測壓軟管1批；
9、離心通風機1臺：電源電壓：220V、功率1.1Kw、轉速2900r/min；
10、變頻器1套：控制風機轉矩調節風量大�。�
11、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器(德力西品牌）、帶燈自鎖按鈕開關、
12、 ? 110連接管路及控制球閥
13、不銹鋼框架實驗臺（38mm×38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。

四、軟件組成:

  公司提供與本裝置的實物配套使用3D交互式動態仿真軟件1套、(虛擬實訓系統)。

⑴、3D軟件界面并有工具欄項目?jī)?nèi)容：⑵、3D仿真演示軟件與設備使用內容完全一致；⑶、3D仿真軟件屏幕大小尺寸可以編程；⑷、整套軟件與設備實驗過程流程動畫。⑸、帶視頻講解功能。
