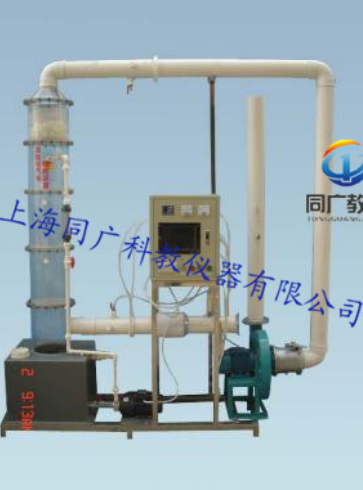

一、原理、用途及特點：

填料塔為逐級接觸式氣液傳質設備，能夠?qū)崿F(xiàn)蒸餾和吸收兩種分離操作，廣泛應用于化工、石油化工、石油等行業中。在篩板塔內，氣體保持一定的速度上升，流體沿降液管流下后，進而沿篩板水平流動與上升的氣流充分接觸，從而完成兩相間的傳質過程。篩板塔空塔速度較高，因而生產能力大，塔板效率高，操作彈性大，造價低，檢修、清理方便。本實驗裝置主要用于原理演示的教學實驗。

二、主要技術參數及指標：

1、環境溫度：5℃～40℃；

2、動力裝置布置為正壓式；

3、填料塔約? 250mm×1500mm；

4、SO₂進氣濃度：0.01~0.5%；

5、空塔氣速：0.5~1.2m/s；

6、壓力損失：500Pa/m；

7、液氣比：1~10L/m³；

8、噴淋密度：6~8m³/(m²·h)；

9、霧沫夾帶：小于7%；

10、處理氣量約：50~200m³/h；

11、吸收效率約：80%；

12、填料：Φ38mm空心多面球；

13、PE塑料氣體混合緩沖灌：

14、整體外形尺寸：1900mm×500mm×2200mm。

15、工作電源：AC220V±10%、50Hz，單相三線制，功率1500W；安全保護：具有接地保護、漏電保護、過流保護；
16、電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；

★本實驗設備是同濟大學環境科學與工程學院教學實訓中心合作單位提供，供應商需提供相關合作證明。

三、主要配置：

1、在線進、出氣體濃度檢測系統各1套（瑞士進口SO2傳感器）2只：4-20MA輸出、測量范圍0-2000PPM,分辨率1PPM、測量范圍0-2000PPM,分辨率1PPM；
2、在線風壓、風量及風速檢測系統1套：壓力傳感器1套：316L不銹鋼殼體，遠傳顯示，量程0-10Kpa、輸出4-20MA；風量、風速測量精度：±1%；
3、風管內在線溫度、濕度檢測系統1套：遠傳顯示、溫度量程-40-100℃、濕度量程0-100RH%、輸出4-20MA（4線制）、供電9-36VDC；
4、采用10.4寸彩色液晶觸摸屏、微型打印機1套：熱敏打印、打印速度50mm/s（MAX）、分辨率8點/mm和384點/行、有效打印寬帶48mm；
5、計算機通訊接口、實時記錄歷史數據和實時曲線、數據處理軟件：

6、填料氣體吸收塔1套：透明有機玻璃材質、厚度8mm，含包括附件：聚炳烯填料、除霧器、
7、人工監測進出口2組、測壓環2組，透明測壓軟管1批；
8 、SO2氣體與鋼瓶1套（10升）、氣體流量計1個、不銹鋼雙表頭氣體減壓閥1只、
9、.貯液箱1只：白色PP板、厚度10mm，含加藥口1套；

10、耐酸耐堿水泵1臺、流量：1 m3/h、揚程：15（m）功率750W；含液體噴淋分配裝置1套；

11、流量測量與調節：液體流量計1只、（LZS-25、量程:160～1600L/ h）、

12、氣塵靜態混合器1套：采用箱式靜態混合器；
13、離心通風機1臺：(電壓：220V、功率1.1Kw、轉速2900r/min)、、
14、變頻器1套：控制風機轉矩調節風量大??；
15、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器(德力西品牌）、帶燈自鎖按鈕開關、
16、 ? 110連接管路及控制球閥
17、不銹鋼框架實驗臺（38mm×38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。

四、軟件組成:

  公司提供與本裝置的實物配套使用3D交互式動態仿真軟件1套、(虛擬實訓系統)。

⑴、3D軟件界面并有工具欄項目內容：⑵、3D仿真演示軟件與設備使用內容完全一致；⑶、3D仿真軟件屏幕大小尺寸可以編程；⑷、整套軟件與設備實驗過程流程動畫。⑸、帶視頻講解功能。
