一、原理 、用途：

沸騰床吸附器是將吸附劑放置在篩孔板上，當含污染物的氣流以足夠大的流速通過吸附劑床層時，使吸附劑顆粒吹起而后下落，類似于沸騰狀態的氣體，因而稱為沸騰床。

沸騰床吸附器中氣流速度很大，強化了處理氣體的能力，氣、固接觸充分，傳質效果好，適用于氣量穩定地廢氣凈化。

沸騰床吸附器有間歇操作的，亦有連續操作的。連續操作的沸騰床吸附器。這種吸附器的吸附劑不需再生，吸附質也不需要脫附回收。當吸附質需要回收時，可在吸附段下面設置再生段，將吸附質脫附并使吸附劑再生，則變?yōu)榱鲃哟参狡鳌?/p>

在布置吸附流程和選擇吸附器時應注意以下幾點：

1、當氣體污染物連續排出時，應采用連續式的吸附流程；對間斷排出的則可采用間歇式吸附流程。

2、排氣連續且量大時，可考慮采用流化床或沸騰床吸附器。排氣連續但氣量較小時，則可考慮使用旋轉床吸附器。固定床吸附器可用于各種場合。

3、吸附的流化床和厚床層的固定床有較大的氣流壓降，但吸附劑的利用率較高。旋轉床、沸騰床與薄床層的固定床氣流壓降較小，但吸附劑的利用率較低?？筛鶕?jù)允許的壓降和適宜的吸附劑利用率等酌情選用。

4、吸附劑的利用率和凈化要求有關，當對凈化效率要求不高時，則允許穿透濃度較高，達到穿透時吸附劑的飽和度較大，吸附劑的利用率就較高；反之，要求凈化效率高時，吸附劑利用率就低。

當凈化要求很高時，需要控制穿透濃度很低，對固定床和回轉床，則必須使床層厚度大于傳質段長度；而對于沸騰床和流動床，則必須使單位時間吸附劑加入量大于計算的吸附劑最小加入量。對于同樣地穿透濃度，隨著吸附劑厚度的加大和吸附劑加入量的增加，吸附劑的平均利用率加大。

當凈化要求不高時，允許采用較高的穿透濃度。對固定床和回轉床，可采用薄床層；對流動床和沸騰床，可減少吸附劑加入量。

 5、本實驗裝置采用有機玻璃沸騰床吸附器塔，以活性碳為吸附劑，通過模擬發生的有機物氣體或SO₂氣體進行吸附試驗，得到吸附凈化效率。

二、主要技術指標及參數：

1、環境溫度：5℃～40℃、

2、氣體流量=100-200m³/h 、

3、塔徑、?200 mm、

4、塔高、1200 mm、

5、吸附效率約：70-90%；

6、壓力損失：＜1000Pa、

7、SO2進氣濃度：0.05~0.2% 、

8、實驗裝置尺寸：長×寬×高＝2000 mm×500 mm×2100mm

9、工作電源：AC220V±10%、50Hz，單相三線制，功率1500W；安全保護：具有接地保護、漏電保護、過流保護；
10、電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；

★本實驗設備是同濟大學環境科學與工程學院教學實訓中心合作單位提供，供應商需提供相關合作證明。

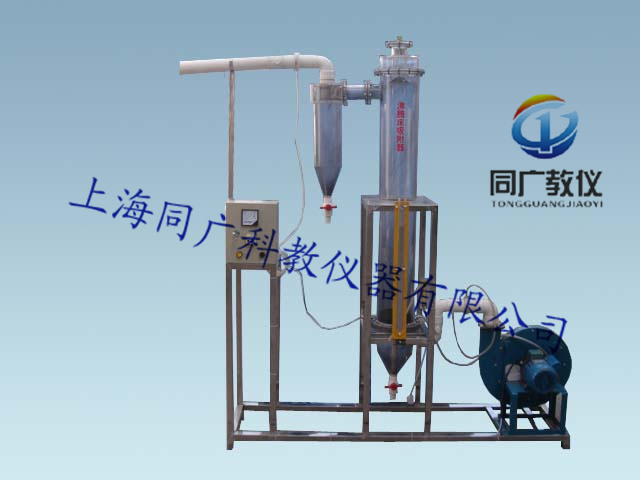

三、主要配置：

1、沸騰床吸附器1套：透明有機玻璃材質、厚度8mm，含活性炭填料1套、
2、旋風除塵器1套、透明有機玻璃材質、厚度6mm，

3、人工監測進出口2組、測壓環2組，透明測壓軟管1批；
4 、SO2氣體與鋼瓶1套（10升）、氣體流量計1個、不銹鋼雙表頭氣體減壓閥1只、
5、氣塵靜態混合器1套：采用箱式靜態混合器；
6、離心通風機1臺：(電壓：220V、功率1.1Kw、轉速2900r/min)、、
7、變頻器1套：控制風機轉矩調節風量大?。?/span>
8、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器(德力西品牌）、帶燈自鎖按鈕開關、
9、 ? 110連接管路及控制球閥
10、不銹鋼框架實驗臺（38mm×38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。
