★本實驗設備是同濟大學環境科學與工程學院教學實訓中心合作單位提供，供應商需提供相關合作證明。

一、適用范圍及原理：

澄清池是用于混凝處理的一種設備。在澄清池內，可同時完成混合、反應、沉淀分離等過程。其優點是占地面積小、處理效果好、生產效率高、節省藥劑用量；其缺點是對進水水質要求嚴格、設備結構復雜。

澄清池的構造形式很多，從基本原理上可分為兩大類：一類是懸浮泥渣型，有懸浮澄清池、脈沖澄清池；另一類是泥渣循環型，有機械加速澄清池和水力循環加速澄清池。目前常用的是機械加速澄清池。

二、主要技術指標及參數：

1、環境溫度：5℃～40℃

2、處理水量：0.3～0.5m3/h、

3、澄清池尺寸：?400mm×500mm、

4、分離莖上升流速：1～1.2mm/s

5、進水濁度：60～100mg/L

6、出水濁度：10～20mg/L

7、裝置外形尺寸：800 mm×600 mm×1400mm、

8、工作電源：AC220V±10%、50Hz，單相三線制，功率500W，安全保護：具有接地保護、漏電保護、過流保護；

三、主要配置：

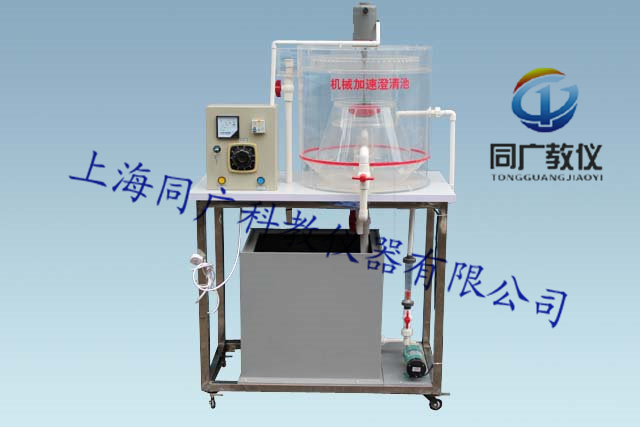

1、機械攪拌澄清池1套：透明有機玻璃材質、壁厚8mm，?400mm×500mm，包含池體、一次混合反應區、二次混合反應區、清水層、污泥濃縮層、出水堰、電動機等；
2、可調速?zèng)_激電機1臺、調速器1臺、葉輪1套、提升加速裝置1套、污泥斗1只、排泥閥1只、出水平衡槽1套；
3、防腐蝕進水泵1臺：流量：27～32（L/min)、揚程：3.1～4.3（m）

4、原水箱和清水箱1只：白色PP板、厚度10mm，底板上安裝有放空閥，方便將水排凈；
5、原水箱配電機攪拌1臺、304不銹鋼攪拌槳1套；（功率25W、轉速150rpm）、

6、流量測量與調節：轉子流量計，污水流量1個（量程60-600L/H）；

7、實驗臺面（10mm厚PP白色板）、

8、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器(德力西品牌）、電壓表、帶鎖按鈕開關、線管等組成，

9、配套UPVC連接管道和閥門（中財品牌）。

10、不銹鋼框架實驗臺（30mm×30mm不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

四、軟件組成:

  公司提供與本裝置的實物配套使用3D交互式動態仿真軟件1套、(虛擬實訓系統)。

⑴、3D軟件界面并有工具欄項目?jī)?nèi)容：⑵、3D仿真演示軟件與設備使用內容完全一致；⑶、3D仿真軟件屏幕大小尺寸可以編程；⑷、整套軟件與設備實驗過程流程動畫；⑸、帶視頻講解功能。
