一、實驗目的：

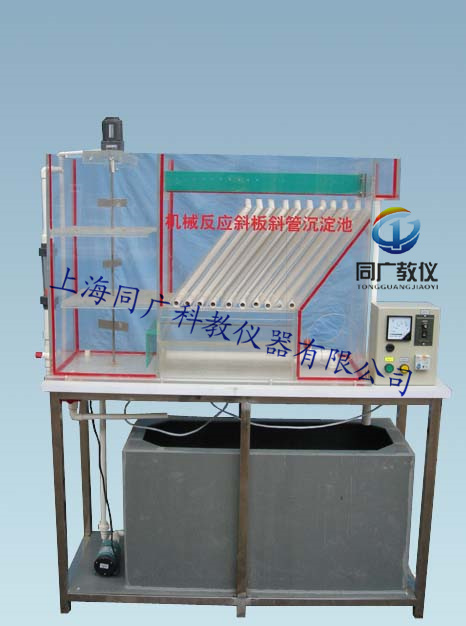

給水處理中澄清工藝通常包括混凝、沉淀和過濾，處理對象主要是水中懸浮物和膠體雜質。原水加藥后，經混凝使水中懸浮物和膠體形成大顆粒絮凝體，而后通過沉淀池進行重力分離。機械反應斜管沉淀池就是混凝、沉淀兩種功能的凈水構筑物。本模型就是展示機械反應池和斜管沉淀池內部構造的演示裝置。希望達到以下目的：

1、通過對有機玻璃裝置直接地觀察，加深對組成的各個部分的了解；

2、掌握機械反應池和斜板沉淀池水流方向和操作使用方法，觀察絮體生成和沉淀的狀況。

二、主要技術指標及參數：

1、環境溫度：5℃～40℃

2、處理水量（可調）：0.5m³/h

3、設計進、進水濁度：50°～100°

4、出水濁度：10°～20°

5、（斜管）傾角為60°

6、機械攪拌轉速：40轉/min

7、藥采用精制硫酸鋁，投加量為10～15mg/L

8、裝置外形尺寸：長×寬×高=1200mm×450mm×1500mm

9、工作電源：AC220V±10%、50Hz，單相三線制，功率370W，安全保護：具有接地保護、漏電保護、過流保護；

★本實驗設備是同濟大學環境科學與工程學院教學實訓中心合作單位提供，供應商需提供相關合作證明。

三、主要配置：

1、本體由機械反應池和斜板斜管沉淀池兩部分組合在一起；
2、機械反應池3組：透明有機玻璃材質、厚度10mm，配減速電機1臺、電機調速器1套
3、斜板1套：透明有機玻璃材質、厚度6mm，斜板傾角60o；
4、斜管1套：傾角：60o；
5、原水箱和清水箱各1個：白色PP板、厚度10mm，底板上安裝有放空閥，方便將水排凈；
6、原水箱配電機攪拌1臺、304不銹鋼攪拌槳1套；（功率25W、轉速150rpm）、
7、防腐蝕進水泵1臺：流量：27～32（L/min)、揚程：3.1～4.3（m）

8、加藥蠕動泵1臺流量范圍：0.008-460mL/min、儲藥槽1個；
9、流量測量與調節：轉子流量計，污水流量1個（量程60-600L/H）；
10、配水管閥門1套、排水管1套、排泥槽與排泥管1套；

11、實驗臺面（10mm厚PP白色板）、

12、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器(德力西品牌）、電壓表、帶鎖按鈕開關、線管等組成，

13、配套UPVC連接管道和閥門（中財品牌）。

14、不銹鋼框架實驗臺（30mm×30mm不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

四、軟件組成:

  公司提供與本裝置的實物配套使用3D交互式動態仿真軟件1套、(虛擬實訓系統)。

⑴、3D軟件界面并有工具欄項目內容：⑵、3D仿真演示軟件與設備使用內容完全一致；⑶、3D仿真軟件屏幕大小尺寸可以編程；⑷、整套軟件與設備實驗過程流程動畫；⑸、帶視頻講解功能。
