一、實驗?zāi)康模?/strong>

絮凝沉淀的特點是顆粒在沉淀過程中其尺寸、質量會隨深度增大而增大，因而沉速也隨深度而增大。絮凝顆粒的沉淀軌跡是一條曲線，但難以用數學方法表達，因此要用實驗室的沉淀分析來確定必要的設計參數。

        通過本實驗希望達到下述目的：

1、了解絮凝沉淀的特點和規律；

    2、掌握絮凝沉淀的實驗方法和實驗數據的整理方法。

二、實驗原理：

  絮凝顆粒A、B在沉淀過程中互相碰撞后形成了新的顆粒AB，由于其尺寸增大，故沉速V_ab明顯大于A、B二顆粒各自的沉速V_a和V_b，并沿著新的軌跡下沉。由于生產性沉淀池中水力特性的影響，實際的絮凝沉淀工程遠比圖3-1所示現象復雜。顆粒碰撞時可能有互相阻礙作用，故在絮凝期間，顆粒向下運動的同時也可能向上運動。此外，顆粒到達池底以前還可能因液流的作用被破碎。目前尚無理論公式可用以描述沉淀池中的這一復雜現象，一般是通過沉淀柱中的靜態試驗來確定某一指定時間的懸浮物去除率。將此實驗結果用于生產性沉淀池設計時，為了補償紊流、短流和進出口損失的影響，?？腺M(fèi)爾德（Eckenfelder）建議，根據實驗選定的溢流率應除以1.25-1.75的系數，停留時間應乘以1.5-2.0的系數。

三、主要技術指標及參數：

1、環境溫度：5℃～40℃

2、沉淀柱直徑:100mm×1700mm

3、裝置外形尺寸：800 mm×700 mm×2500 mm數量：6組 (根)、

4、工作電源：AC220V±10%、50Hz，單相三線制，功率220W，安全保護：具有接地保護、漏電保護、過流保護；、

★本實驗設備是同濟大學環境科學與工程學院教學實訓中心合作單位提供，供應商需提供相關合作證明。

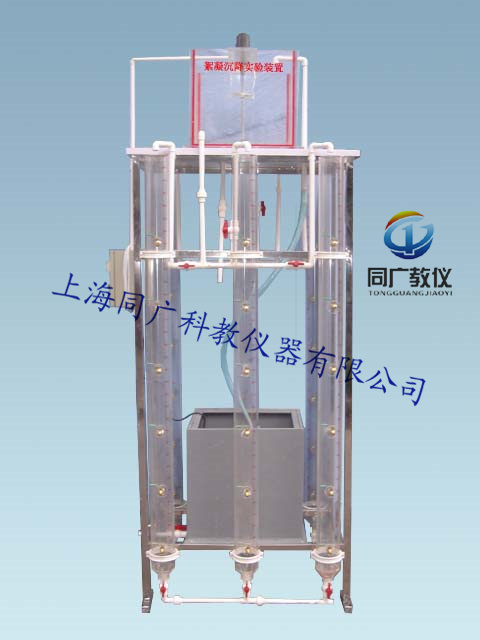

四、主要配置：

1、沉淀柱6套（包括標尺）：透明有機玻璃材質、壁厚6mm，Φ100mm×1700mm，沉淀柱上設溢流管、取樣管、進水及放空管各一個；
2、原水箱1個：白色PP板、厚度10mm，底板上安裝有放空閥，方便將水排凈；
3、原水箱配電機攪拌1臺、304不銹鋼攪拌槳1套；（功率25W、轉速90rpm）、
4、304不銹鋼潛水泵1臺：額定流量25L/min、額定揚程5m、額定功率150W；
5、布水管道閥門6套（UPVC給水管閥）；
6、銅制球閥取樣口、5只/根，共計30只；

7、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器(德力西品牌）、電壓表、帶鎖按鈕開關、線管等組成，

8、配套UPVC連接管道和閥門（中財品牌）。

9、不銹鋼框架實驗臺（30mm×30mm不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

五、軟件組成:

  公司提供與本裝置的實物配套使用3D交互式動態仿真軟件1套、(虛擬實訓系統)。

⑴、3D軟件界面并有工具欄項目?jī)?nèi)容：⑵、3D仿真演示軟件與設備使用內容完全一致；⑶、3D仿真軟件屏幕大小尺寸可以編程；⑷、整套軟件與設備實驗過程流程動畫；⑸、帶視頻講解功能。
